国网单相远程费控表方案

http://www.chip-star.net 发表时间:2013-08-20 来源:瑞芯智

主要特点:
  单相远程费控智能电能表,采用Panasonic针对国网单相表开发的MN101AFA3F芯片,具备执行分时或阶梯计费功能,适用于通过载波组网进行远程抄表、远程费控的居民用户。

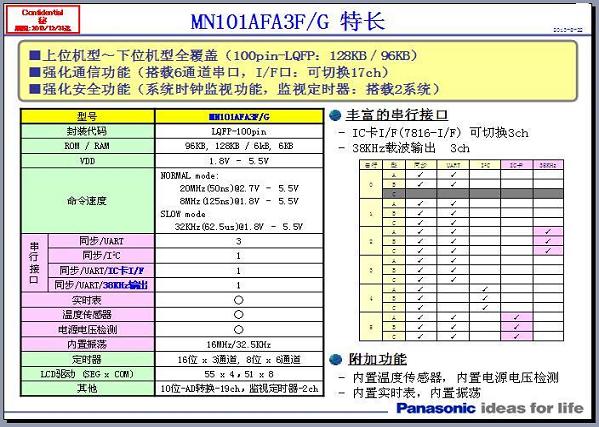

MN101AFA3F主要特点:
  •工作电压:1.8 V ~ 5.5 V
  •封装:LQFP100
  •Flash: 96K
  •RAM: 6K
  •5个Uart接口
  •LCD Driver: 51*8或者55*4
  •内置温度传感器
  •内置硬时钟RTC


主要功能:
  •计量功能:具有正、反向及组合有功电能的计量功能,组合有功电能可由正反向有功电能进行选择性组合。
  •分时计量计费功能:支持尖、峰、平、谷四个费率,全年可设置2个年时区,24小时内至少可以设置14个时段
  •测量功能:能测量电压、电流(包含零线),有功功率以及功率因数等电网参数。

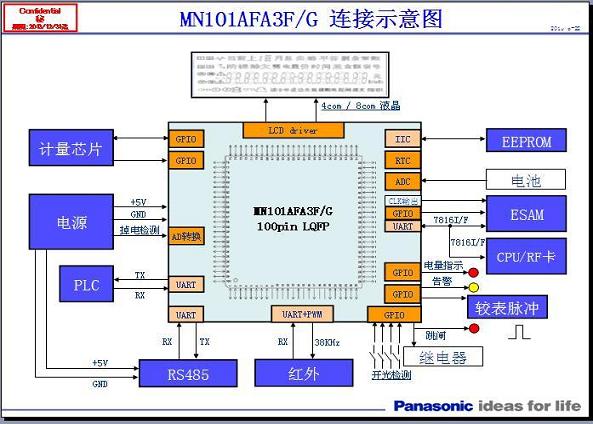

  •通信模块配置:RS-485、载波、远红外通讯接口各1路,各物理通讯端口相互独立;
  •费控功能:电能表不带IC卡口,支持通信 远程拉合闸。
