触控电磁炉控制方案

http://www.chip-star.net 发表时间:2013-06-13 来源:瑞芯智

MCU功能特色
  •工业级MCU,工作温度-40~85 ℃

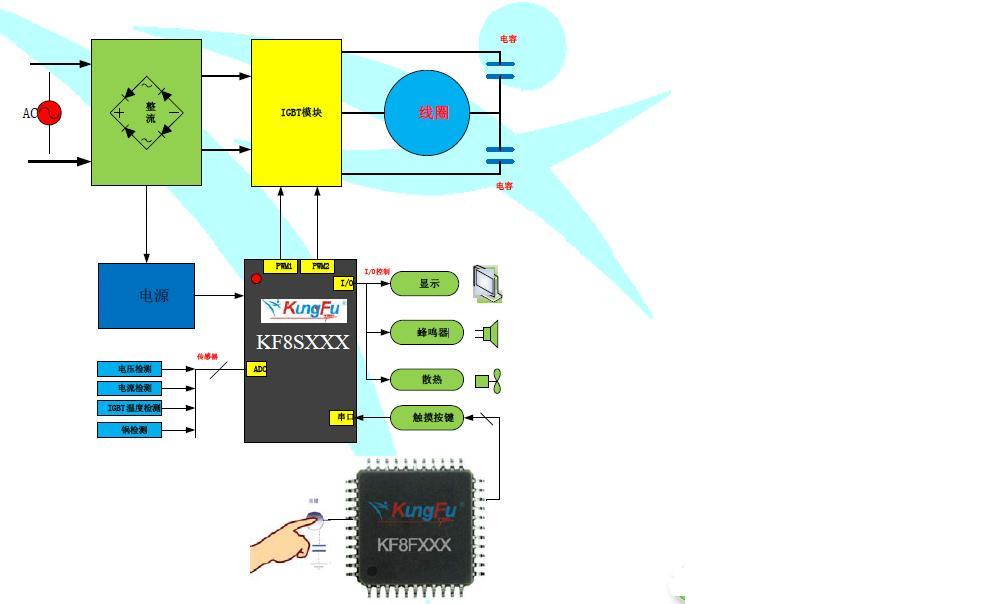

  •提供电磁炉全套解决方案,包括主控、面板电容触摸与显示通信全集成
  •KF8F334内置触摸按键、显示和通信电路
  •KF8S1005内置高速PPG,并开放5个比较器和1个运放,实现高压过压保护和浪涌保护
  •外接元器件极少(内置高精度振荡器、可靠的上电/掉电复位系统)
  •高可靠性、抗干扰能力强、I/O可承受8 KV ESD和4.2 KV快速脉冲干扰
  •20/28/44pin的DIP、SOIC和LQFP封装



触控电磁炉方案优势
  •KF8S1005和KF8F334专为电磁炉系统提供高性能、高可靠性、低功耗和低成本的方案;
  •系统集成度较高,性能稳定,整机返修率低;
  •高性能感应按键触摸屏电路;
  •按键防水;
  •控制、显示/触摸/通信合一;
  •抗干扰保护,可以通过EMC机的脉冲(±2000V),浪涌(±1500 V)测试,电源跌落及电容冲击实验;
  •传感器开路、短路及失效保护;高低压保护;系统干烧保护;过电流保护、谐振电容开路等保护;
  •超高灵敏度,12MM的检测距离。
